感謝您選擇我公司開發生產的智能柜內抽濕器，為了您的安全、正確
和高效的使用本產品，請仔細閱讀本手冊并在使用時務必注意以下幾點：
◆ 該產品必須專業人員進行安裝與檢修。
◆ 該產品進行任何內部或外部操作前，務必切斷輸入信號和電源。
◆ 提供給該產品的電參數需在額定的范圍內。
◆ 使用安裝產品前請仔細閱讀用戶手冊，并妥善保存。
◆ 如有技術變動，恕不另行通知。
一、產品概述
KICD02是由科譽德電氣公司研發生產的一款小體積一體式具有自動化霜功能及低溫除濕功能的除濕器。該裝置采用半導體熱電轉換原理研制，通過熱端對空氣加熱使空氣能容納更多的水分，將熱空氣抽到冷端，使空氣突然遇冷凝結為小水珠，通過內部集水 器將水收集后通過引流管排除柜外，控制器采用微電腦控制，控制模式多種多樣，除具備半導體熱電除濕模式外，還具備監測柜內溫度、濕度等參數.
產品體積小、運行效率高，安全可靠。安裝超薄寬度設計，DIN35mm導軌安裝。集合空氣動力、智能電子調節先進技術，具有超強除濕能力，即使電柜存在縫隙等密封不良狀況，也能從容應對，將濕氣驅離電柜。
二、主要特點
?除濕效果顯著、能耗低，最大15W的功耗。
?適用于高中低壓開關柜的低壓室、電纜室、端子箱、DTU等部分封閉區域。
?工作過程中不會造成設備內部溫升，解決了加熱器表面溫度高帶來的安全隱患和柜 內溫升造成對設備的影響。
?產品可實現濕度設置，遙測及遙信通訊輸出配套設計多種供電模式和產品，用戶可選擇AC/DC220V。
?抗干擾性:符合GB/T17626.2-2006、IEC255-22標準

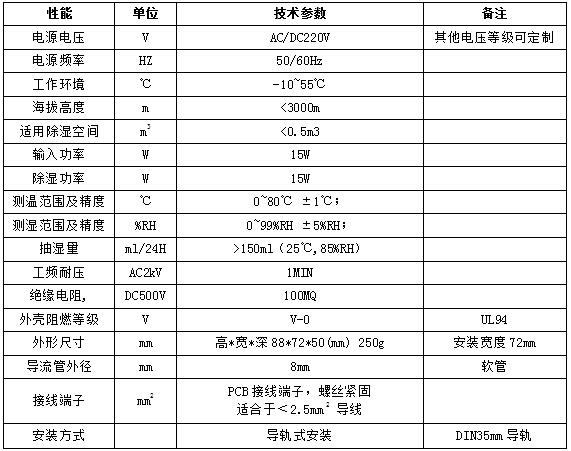

三、主要技術指標
四、布局安裝及接線
五、操作流程與控制邏輯
功能說明：
?空氣對流功能：除濕器接上電源，風機立即開啟，先運作3分鐘使柜內空氣流通后再測量濕度值，使測量濕度更加精準。
?自動除濕功能：當除濕器通過配套高精度濕度傳感器測量到濕度大于設置值時，除濕功能自動啟動，同時運行指示燈開啟，當測量濕度
?低于設置濕度減去10%RH，除濕功能自動停止，同時運行指示燈關閉。
?報警說明：
?制冷塊溫度檢測回路出現故障，左邊數碼管顯示E1。
?風機故障，左數碼管顯示E4。
?設備除濕工作3分鐘后，制冷塊表面溫度連續1.5秒大于60℃，裝置默認制冷塊損壞，左數碼管顯示E5并關閉制冷塊工作電源，此功能以30分鐘為周期，重復檢測制冷塊表面溫度。
操作說明：
?長按“∧”進入濕度設置值菜單，可通過“∧”，“∨”切換濕度控制目標值，默認有65%RH,85%RH兩個檔位。
?2、長按“∨”進入通訊地址設置菜單，可通過“∧”，“∨”增加或減少通訊地址值，范圍1-99，波特率默認9600。
?3、設置完成后，靜止5秒產品自動保存參數并退出菜單。
?4、長按“∨”和“∧”3秒鐘，啟動強制除濕功能，手動燈點亮，除濕啟動，在強制除濕狀態，長按“∨”和“∧”3秒鐘則退出強制啟動。

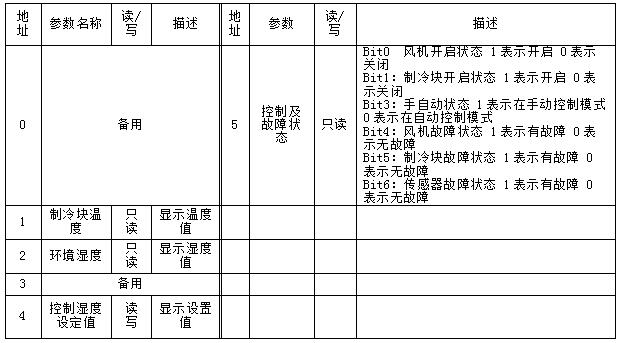

通信地址表：
六、產品選型
?KICD02 默認為:AC/DC220V,50/60Hz,功率15W,導流管L=2m，導軌式安裝DIN35mm
?電壓等級：電壓如果需要24~48V直流時，或其他電壓等級在采購時單獨提出。
?導流管長度：默認為2米，如需要請單獨列出。
七、安裝注意事項
?根據現場安裝情況，確定安裝位置，直接固定在DIN35mm導軌上，安裝時保證除濕器水平，不得傾斜；確保排水管朝下。
?保征除濕器通風口四周與其他裝置間有大于20mm空間，保證正面風扇出風口通暢；
?將出水管一端接入除濕器排水口，用卡箍固定，出水管中間保持順直，彎曲半徑不得小于50mm,不纏繞以利排水,另一端通向柜體外。（特別提示：水管嚴禁盤繞，以免堵塞）
?如果有多臺產品在同一室內使用應考慮集中排水方法；
保證除濕器與熱源（如加熱器等）保持至少20厘米以上的距離。
八、廢棄處置注意事項
?應當作為可回收的電子電氣產品進行回收，本產品的丟棄工作應當按照當地廢棄物處理環保法規進行。
?這將有助于防止由于處理本產品廢棄物不當對環境和人體健康造成負面影響。

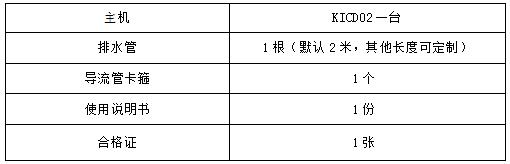

九、裝箱清單
